Dnes je už zcela běžné nahradit nemodelový motor ze stavebnice
nějakým pěkný odlévaným. Mnohdy se nejedná o detail set s motorovým
ložem a budete nuceni motor osadit svépomocí. Dnešní kratičký návod
vám pomůže vysvětlit, jak to lze provést.
Vytvoření přesných kruhových přepážek a destiček
Pomocí odpichovátka, tedy kružítka, které má mna obou nožkách
jehly, lze vyříznout z plastu požadovaný průměr kruhové destičky. Po
naměření poloměru (vykroužením získáme budoucí průměr kruhové
destičky) odpichovátko napíchneme do plastové destičky a několikrát
s ním budeme otáčet, aby jsme docílili narývání. Pokud odpichovátko
mírně nakloníme, narývání bude jednodušší.
U plastových destiček síly do 1 mm stačí vykroužit asi šest až
desetkrát. Narytý kruh poté z destičky mírným tlakem a prohýbáním
opatrně vyloupneme. Stačí destičku vylomit na jedné straně a poté
jde vylomení už skutečně jednoduše.
V případě tvorby kruhové destičky tloušťky do 2 mm je to
komplikovanější. Tady musíte odpichovátkem nejdříve narýt kruhovou
stopu a poté pomocí rycí jehly tuto narytou stopu prohloubit.
Nejmenší průměr se mi podařil kolem 5 mm a největší prozatím asi
kolem 50 mm, což mi pomohlo pokrýt prakticky veškeré potřeby stavby
modelů v měřítcích 1/72 - 1/32.
Nezapomeňte, že průměr narývaného kruhu musí být trochu
větší, protože po vylomení budete muset začistit otřepy po
vylomení z plastové destičky.
výchozí materiál a odpichovátko (vykružovátko)
narytí potřebného průměru pomocí odpichovátka
vylomení narytého plastového kruhu
vylomená kruhová destička ještě vyžaduje začištění po svém
obvodě
Výroba šablonky pro osazení odlévaného hvězdicového motoru
Jak si vytvořit kruhové destičky už umíme a nyní si povíme, jak
je využít pro pomoc s instalací odlévaného hvězdicového motoru do
motorového krytu. Využijeme dva průměry destiček. První destičky
bude přesně odpovídat čelnímu otvoru v motorovém krytu. Druhá
destička bude o cca 3 mm větší. Obě destičky k sobě slepíme. Větší
průměr nám zajistí, že destička nepropadne skrz čelní otvor v
motorovém krytu a menší destička šablonu vystředí.
Díky odpichovátku máme přesně naznačený střed destiček. Obě tedy k
sobě slepíme a pojistíme silnými svorkami a provrtáme skrz ně otvor,
který bude odpovídat průměru hřídele hvězdicového motoru.
Při instalaci motoru do krytu nejdříve zezadu vložíme sestavený
motor a poté zepředu přiložíme připravenou šablonku z destiček.
Provrtaným otvorem protáhneme hřídel hvězdicového motoru a samotný
motor natočíme tak, aby přesně odpovídal své poloze válců vůči
motorovému krytu. Můžete si dopředu dovnitř namalovat měkkou tužkou
vodící osy, aby byla instalace co nejvíce bezproblémová.
Nyní zezadu pojistěte válce gelovým sekundovým lepidlem a nechte
zatuhnout. Pokud válce nedosahují až k vnitřním stěnám motorového
krytu, připravte si další plastovou destičku buď z černého plastiku,
nebo jí nabarvěte černou barvou a tu zezadu vložte do krytu a
samotný motor k ní přilepte ve svém středu. Zde budete muset
přilepit i přidanou destičku k motorovému krytu. Teprve po zaschnutí
lepidla sejměte pomocnou šablonku. Tak budete mít přesně instalovaný
motor uvnitř motorového krytu i se správnou vzdáleností reduktoru od
hrany motorového krytu.
Tuto pomoc využijete zvláště u vícemotorových letounů. Zde
je prezentován jeden ze čtyř motorů modelu Focke Wulf Fw 200
Condor v měřítku 1/48 (Trumpeter)
tvorba šablonky pro osazení motorového krytu - menší průměr
odpovídá čelnímu otvoru motorového krytu - během vrtání si
obě destičky pojistěte svorkami
hotová šablonka s přesně vyvrtaným otvorem pro osazení
hřídele hvězdicového motoru
šablonku k motoru samozřejmě nelepíme, je to jen pomocník
po instalaci motoru můžete za motor vlepit destičku, která
zamezí průhledu za motor - destičku nabarvěte načerno

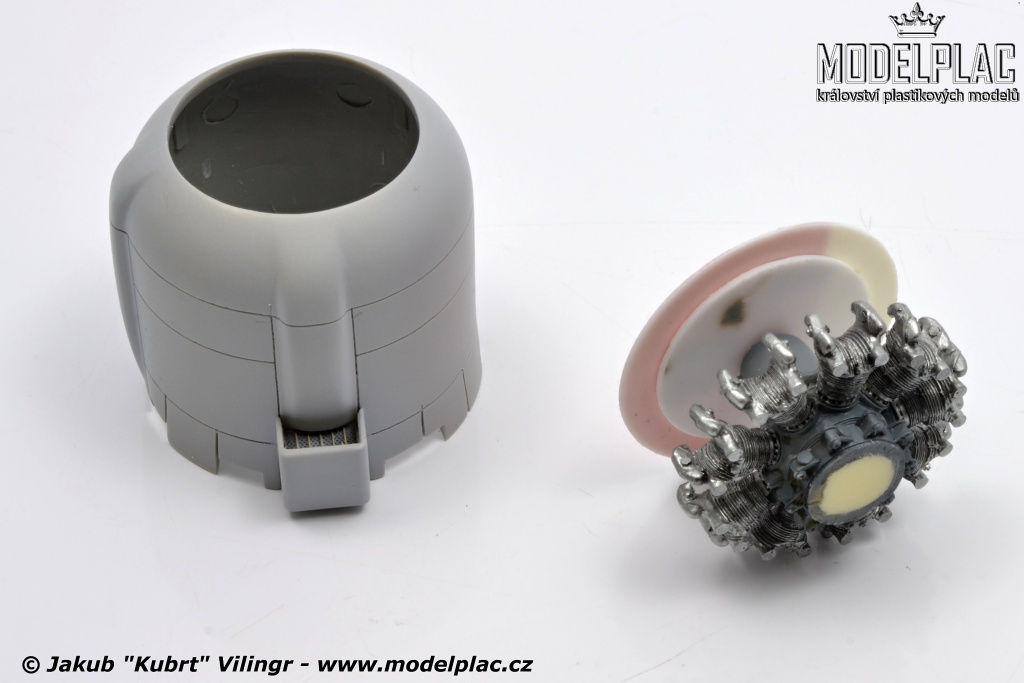

šablonka s vymezením hvězdicového motoru
hřídel motoru v žádném případě nelepte k šablonce!
vycentrovaný a osazený motor - nyní stačí válce pojistit
gelovým sekundovým lepidlem, popřípadě vytvořit plastovou
destičku, kterou vlepíte zezadu do krytu na motorovou skříň
a pojistíte lepidlem.
Jakub "Kubrt" Vilingr, 5. 1. 2014
aktualizace 26. 7. 2017
