Jak na antény?

Výplety antén pomocí muškařské vázací nitě a výroba napínáků

Jako doplnění Kubova článku o použití chemlonové vlny na výplety antén, bych rád zmínil její neméně zajímavou alternativu a to muškařskou vázací nit. Je k dostání běžně v rybářských potřebách za pár korun a navíc se vyrábí hned v několika odstínech, což je pro nás jako modeláře velká výhoda. Jedna rolka vázací nitě stojí okolo 30Kč a vystačí na hodně dlouho, ne-li na celý život. Práce s ní je trošku odlišná, protože narozdíl od chemlonky není pružná ale zato velmi pevná a rozhodně nehrozí její nechtěné přetržení. Je dobré si na modelu připravit nějaké uchycení, kde ji budeme moci navázat, protože lepení “natupo” je dost riskantní záležitost a navíc na modelu nevypadá dobře.

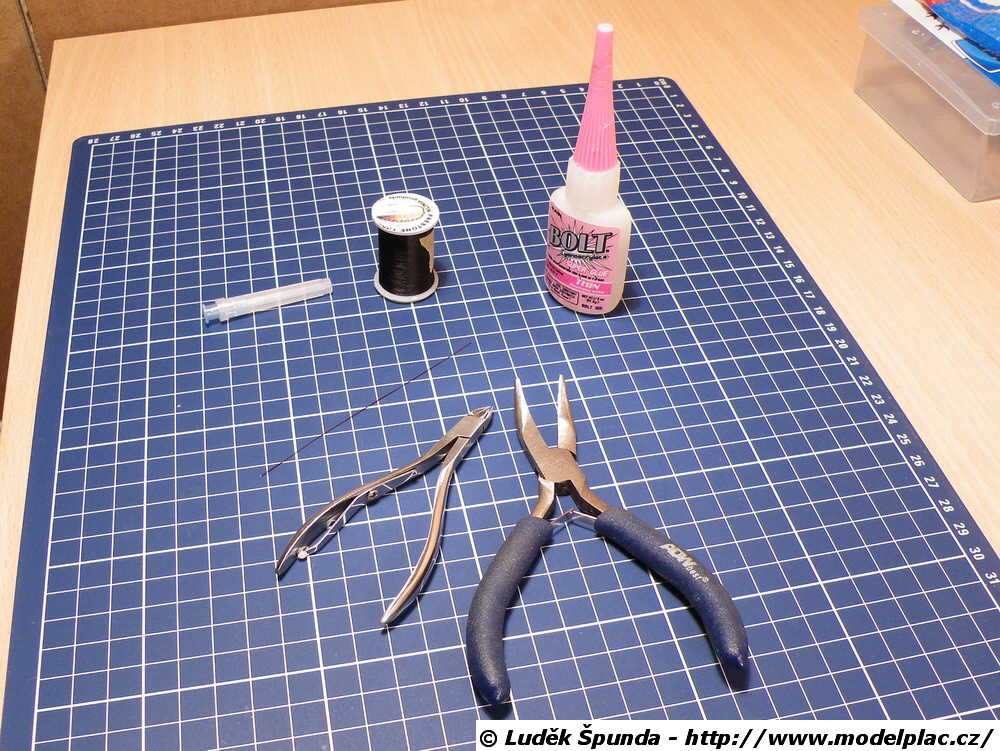

K vytvoření napínáku z měděného drátku nebudeme potřebovat žádné speciální nářadí, stačí nám jen štípačky, ploché kleště, sekundové lepidlo, tenká injekční jehla a samozřejmě měděný drátek (foto č. 1). Průměr drátku je potřeba mít co nejtenčí ale zároveň dost pevný na to, aby držel tvar po naohýbání.

Krok 1

Začneme jednoduchým ohnutím konce drátku, délka prvního ohybu určuje celkovou délku napínáku, tedy cca 3-4mm pro letadla v měřítku 1/48. (foto č. 2)

Krok 2

To samé zopakujeme ještě jednou,takže nám vznikne cosi jako ovál na konci drátku. (foto č. 3)

Krok 3

Napínáček potom uchopíme do kleští zhruba v 1/3 jeho délky a začneme drátek omotávat okolo. Tím dosáhneme jakousi imitaci napínací pružiny jako na skutečných letadlech (foto č. 4)

Krok 4

Zbytek drátku potom uštípneme kleštičkami a doladíme celkový vzhled srovnáním a zlpoštěním obou konců. Výsledek by měl pak vypadat zhruba takhle. (foto č. 5)

Krok 5

Jako další si musíme připravit fixaci nitě v SOP. K tomu se dá použít kousek tenké injekční jehly, kterým provlékneme nit. Na straně, která přijde zapustit do plastu uděláme několik uzlíků, které nám ušetří nepříjemnou trampotu s vytažením nitě po zalepení (foto č. 6).

Krok 6

Pak už stačí pouze vyvrtat dírku do SOP a jehlu i s nití pomocí sekundového lepidla zapasovat dovnitř (foto č. 7)

Krok 7

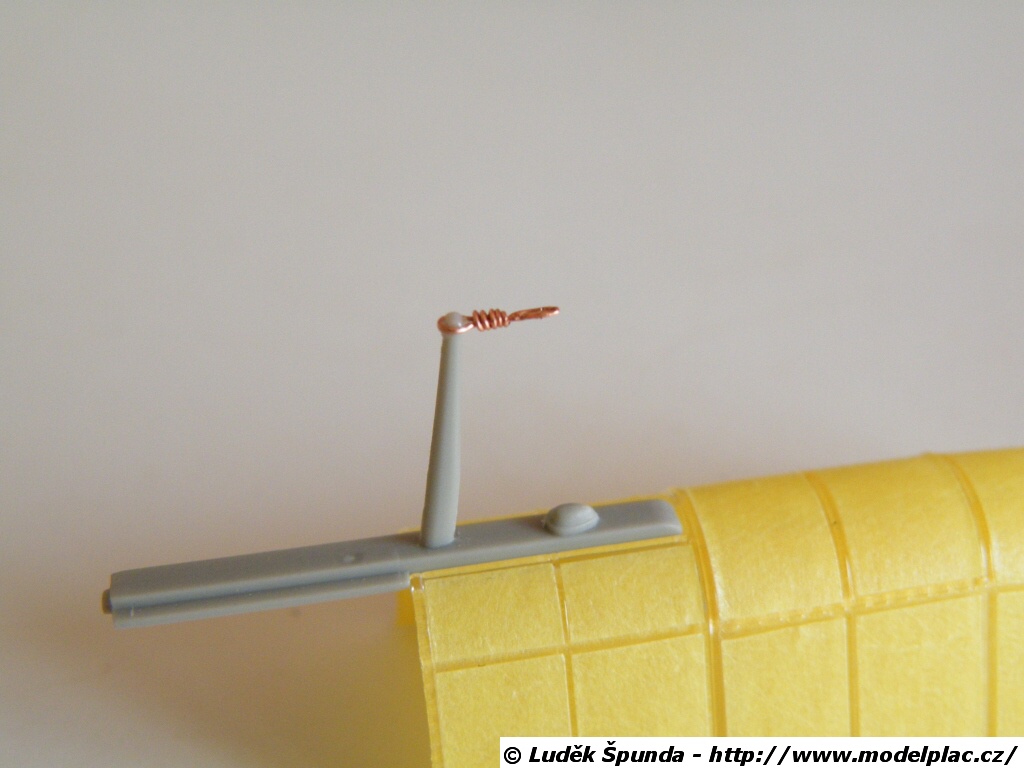

Podobně budeme postupovat i s napínákem na anténním sloupku, vyvrtáme si malou dírku, do které sekundovým lepidlem zafixujeme napínák. Vázací nit potom prostrčíme skrze očko na napínáku a jednoduchým uzlíkem nit dotáhneme a napneme (foto č. 8). Uzel potom zakápneme troškou sekundového lepidla a ořízneme nepotřebný zbytek nitě (foto č. 9).

Tohle je samozřejmě jen jedna z mnoha možností, jak si vyrobit něco na uchycení a vždy je potřeba se řídit tím, co je, nebo respektive bylo na skutečném letadle. Byl by pochopitelně nesmysl vyrábět napínák tam, kde ve skutečnosti žádný nebyl. Alternativ je spousta a jako odměnu za tu trošku práce navíc pak bude Váš model zdobit výplet, který nikde neudělá ostudu :-)

diskuse k článku na profilu Modelplacu na Facebooku



foto č. 1 foto č. 2 foto č. 3 foto č. 4
foto č. 5 foto č. 6 foto č. 7 foto č. 8
foto č. 9 foto č. 10 foto č. 11 foto č. 12
