Bf 109 E Eduard 1/48 - je to čtvrtka?

Od vydání zcela nového Messerschmittu Bf 109 E v měřítku 1/48 od tuzemského Eduardu (recenze mi vyšla v REVI, v krátké době bude zde na Modelplacu) už uběhla nějaká doba. Na několika místech jsem si přečetl poměrně kritické připomínky k rozměrové přesnosti nové stavebnice. Nedalo mi to, ale abych byl schopen hodnověrně prověřit skutečné rozměry postaveného modelu, musel jsem jej nejdříve dokončit.

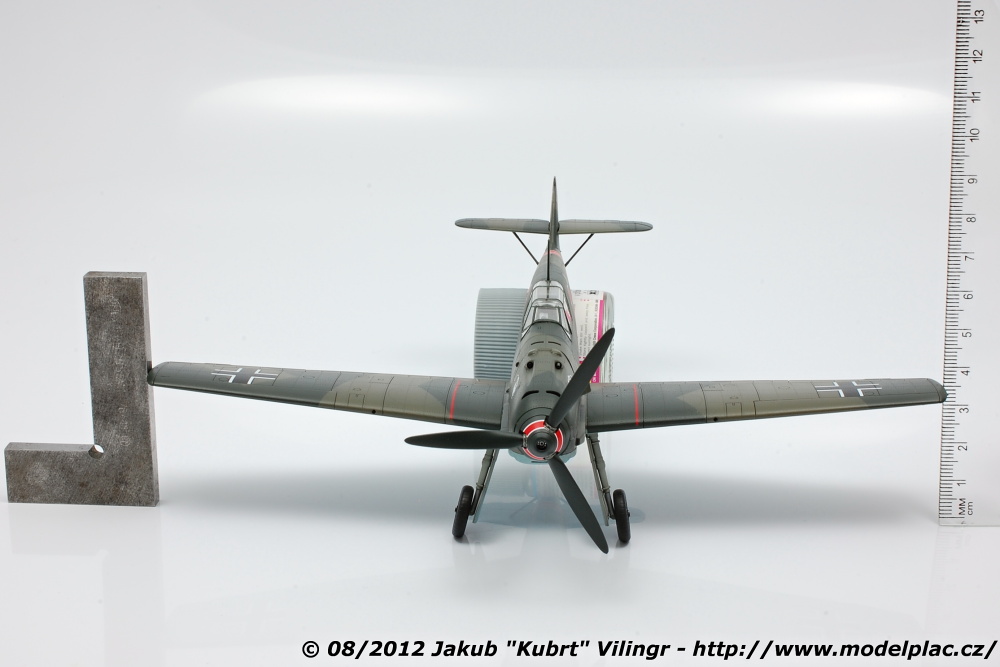

Při měření jsem postupoval tak, že jsem rozpětí křídla pomocí pravoúhlého měřítka promítl kolmo na papír, kde jsem si zakreslil rysku. To samé jsem provedl na druhé straně a naměřil tak hodnotu křídla 207 mm. Vytáhnul jsem si celkem sedm monografií na Bf 109, ze kterých jsem čerpal rozměry uvedené v první polovině tabulky. Všech sedm publikací se shodlo na rozměru 9900 mm, což je po přepočtu do měřítka 206,25 mm. Pokud si vedle sebe postavím skutečný rozměr hotového modelu, tedy 207 mm a porovnám ho s výpočtovým rozměrem dle měřítka, pak se dostávám k měřítku 1/47,83...

Horší to pak bylo s délkou trupu. V tomto se publikace rozcházejí a nalezl jsem v nich tři údaje o délce trupu: 8700, 8800 a 8760 mm. Po přepočtení do měřítka 1/48 tak získávám údaje 181,25, 183,33 a 182,50 mm. V tomto případě jsem postupoval s měřením hotového modelu tak, že jsem pod trup podložil skleničku s barvou, abych dostal trup do vodorovné pozice. Poté jsem opět pomocí pravoúhlého trojúhelníku přenesl údaje na papír a tento údaj naměřil. Získal jsem tak hodnotu 189 mm! S trupem se tedy Eduard bohužel dostal do měřítek 1/46,03, 1/46,56 respektive 1/46,35.

To je velmi mrzuté. Hotový model je parádní, s krásnými detaily, nicméně zcela mimo měřítko 1/48. Pokud by byly naměřené hodnoty ve stejné hodnotě, kupříkladu 1/47, pak bychom mohli hovořit o tom, že je model přesný, ale v měřítku 1/47. Takhle ale Eduard udělal nový model, který je rozjetý, protože rozpětí odpovídá měřítku 1/47 a trup měřítku 1/46.

Toto je bohužel neopravitelná závada stavebnice. O to více zamrzí, když si člověk uvědomí, jak moc je stavebnice krásně zpracovaná. Samotného by mne zajímalo, z jakých pramenů Eduard vycházel a kde došlo k posunutí proporcí celého Emila :-(

Jakub "Kubrt" Vilingr

Bf 109 E-1
Hannes trautloft
Bf 109 E-1
Siebelt Reents
způsob měření modelu způsob měření modelu



Eduard Model Acessories



  rozpětí
mm
1/48
mm
rozměr modelu
mm
rozdíl
mm
měřítko modelu
1/xx
Messerschmitt Bf 109 část 4
Robert Michulec
AJ Press
9900 206,25 207 0,75 47,83
Messerschmitt Bf 109 E-3, E-4
Aeroteam
9900 206,25 207 0,75 47,83
Messerschmitt Bf 109 E-3
Mark Beckwith, Jakub Plewka
Topshots 11007, Kagero
9900 206,25 207 0,75 47,83
Messerschmitt Bf 109 E Walkaround
Hans-Heiki Stapfer
Walkaround number 34
Squadron Signal Publications
9900 206,25 207 0,75 47,83
Messerschmitt Bf 109
Janusz Ledwoch, Adam Skupiewski
AJ Press 1
9900 206,25 207 0,75 47,83
The Messerschmitt Bf 109 pt. 1
Prototype to E variants
Lynn Ritger
Sam Publ., Modellers Datafile 9
9900 206,25 207 0,75 47,83
Messerschmitt Bf 109 E vol. 1
Jakub Plewka
Monografie Kagero 3037
9900 206,25 207 0,75 47,83

  délka
mm
1/48
mm
rozměr modelu
mm
rozdíl
mm
měřítko modelu
1/xx
Messerschmitt Bf 109 část 4
Robert Michulec
AJ Press
8700 181,25 189 7,75 46,03
Messerschmitt Bf 109 E-3, E-4
Aeroteam
8700 181,25 189 7,75 46,03
Messerschmitt Bf 109 E-3
Mark Beckwith, Jakub Plewka
Topshots 11007, Kagero
8800 183,33 189 5,67 46,56
Messerschmitt Bf 109 E Walkaround
Hans-Heiki Stapfer
Walkaround number 34
Squadron Signal Publications
8800 183,33 189 5,67 46,56
Messerschmitt Bf 109
Janusz Ledwoch, Adam Skupiewski
AJ Press 1
8760 182,50 189 6,50 46,35
The Messerschmitt Bf 109 pt. 1
Prototype to E variants
Lynn Ritger
Sam Publ., Modellers Datafile 9
8800 183,33 189 5,67 46,56
Messerschmitt Bf 109 E vol. 1
Jakub Plewka
Monografie Kagero 3037
8760 182,5 189 6,50 46,35
