Vakuové tváření v domácích podmínkách
Vždycky jsem chtěl být soběstačný s výrobou vakuově tvářených
dílů, a proto přemýšlel, jak si svépomocí vypomoci s domácí výrobou
vakuformů, nebo chcete-li vytahování ohřátých plastů přes pevné
kopyto. Mým cílem nikdy nebyla tvorba celých modelů, ale spíše
drobností, jakými jsou odsunovatelné překryty pilotních prostor
letadel, případně různé konverze modelů.
První pokusy spočívaly v uchycení kousku acetátové folie do dvou
kleští s tím, že jsem acetát prohříval nad zapáleným hořákem
plynového sporáku s následným rychlým přetažením folie přes kopyto
uchycené ve svěráčku. U drobných dílů, jakými jsou například
reflektory, to není problém, bohužel u složitějších dílů už tento
postup nelze použít.
Vakuová skříňka
Před několika lety jsem na burze probíhající při výstavě v
Mossyonmagyarovaru zakoupil za pár Euro podomácku vyrobenou dřevěnou
„vakuovou skříň“ s novodurovou trubkou a dvěma rámečky spojenými
kancelářskými svorkami. Zařízení je v zásadě jednoduché – do
novodurové trubky umístíte hadici vysavače, kterou táhne vzduch
skrze otvory na pracovní ploše, kam se umisťuje kopyto určené pro
vakuování.
Myslím, že výroba takového aparátu je možná i v domácích
podmínkách jednoduchým truhlářským spojením několika cca 20 mm prken
(ideálně rybinovým spojem) s masivní základnou alespoň 30 mm – 40
mm. Jde o to, aby byla krabice těžká a sloužila zároveň jako
stabilní držák pro kopyto. K připojení hubice vysavače bohatě
postačí kousek novodurové trubky o průměru zmíněné hubice od
vysavače. Vrchní pracovní plocha pak stačí provrtat otvory o průměru
od 1,0 mm do 2,0 mm. Důležité je, aby vyjma pracovní plochy byly
všechny spoje pečlivě utěsněné a co nejkvalitněji spojené.
Potřebujeme, aby vzduch táhl pouze skrze pracovní desku.
|
|
|
|

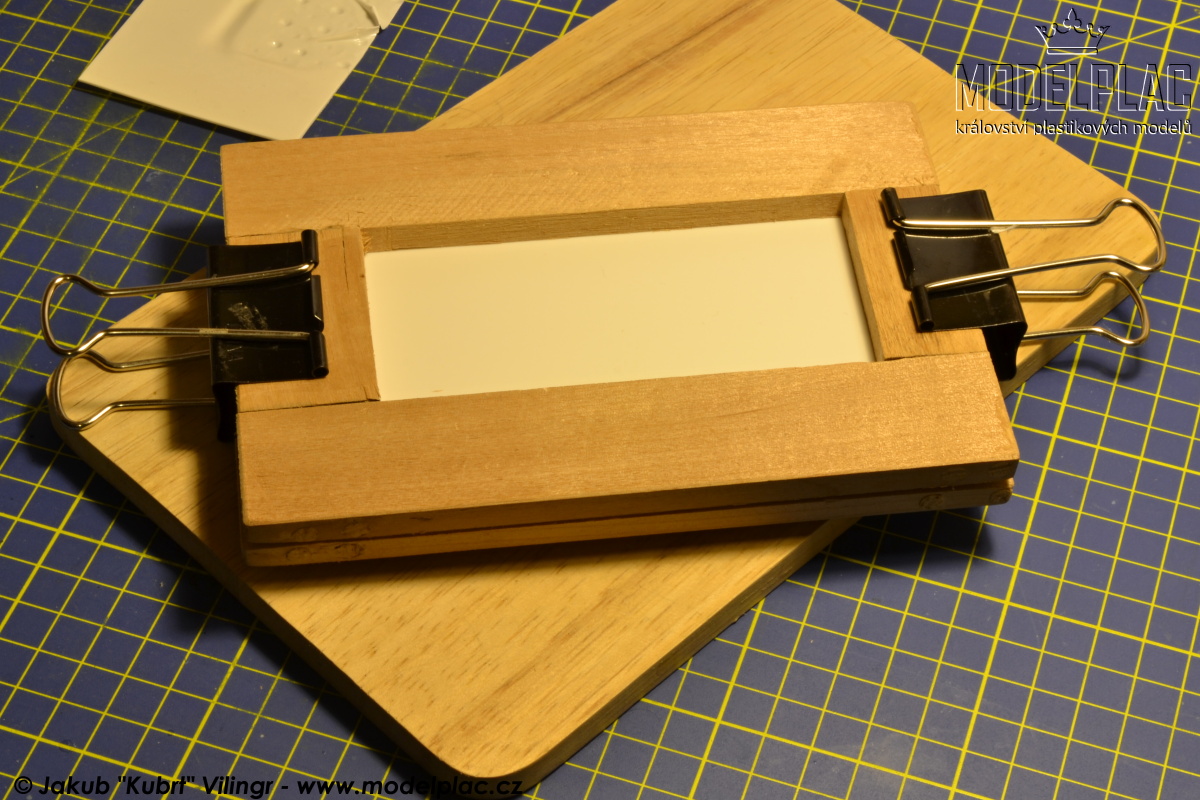

Plastová destička a dva rámečky, které uzavřou plastovou
destičku mezi sebou |
Připravený plast k prohřátí v horkovzdušné troubě |
Vakuová skříňka s umístěným kopytem na pracovní ploše |
Hotový vytažený plastový díl po vychladnutí |
|
|
|
|
Důvod, proč musí být kopyto umístěno nad pracovní plochou je
zřejmý z této fotografie |
Jiný pohled |
Pomocné trny na spodní straně destičky po provedení
vakuování |
Výsledný polotovar |
|
|
|
|

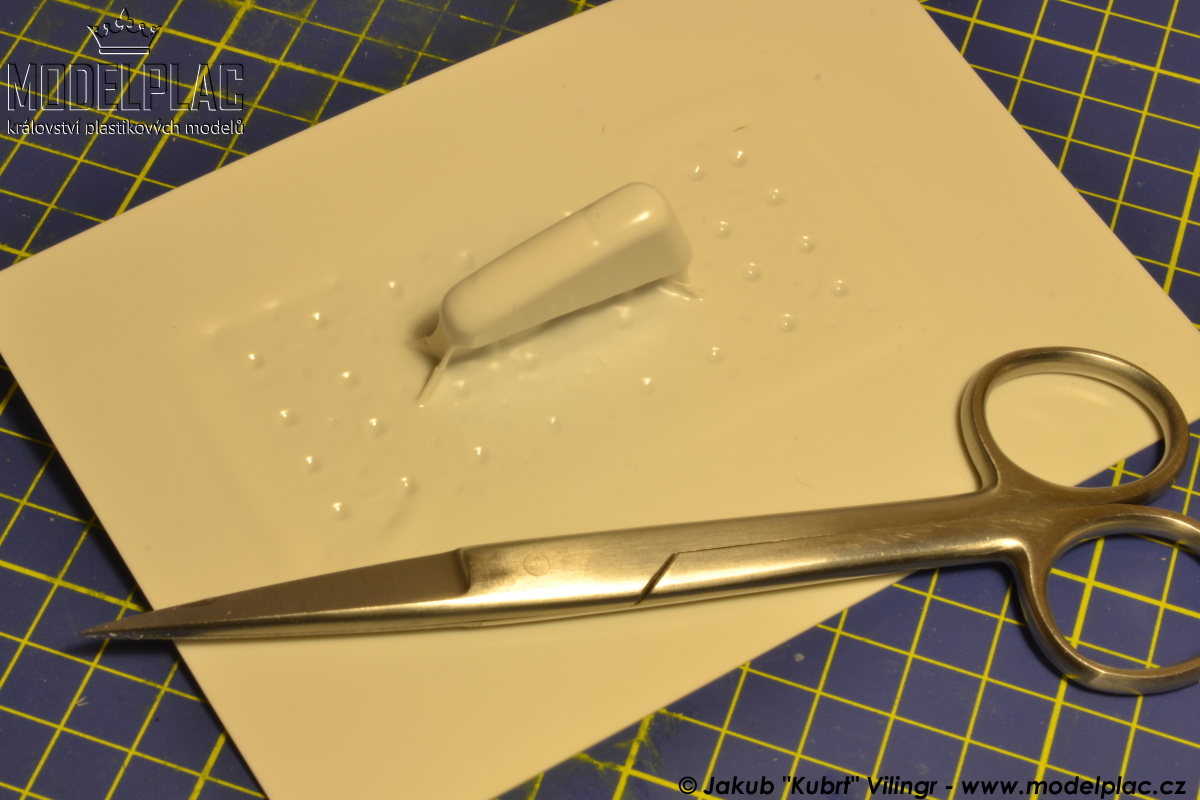

Plast stačí obstřihnout nahrubo nůžkami... |

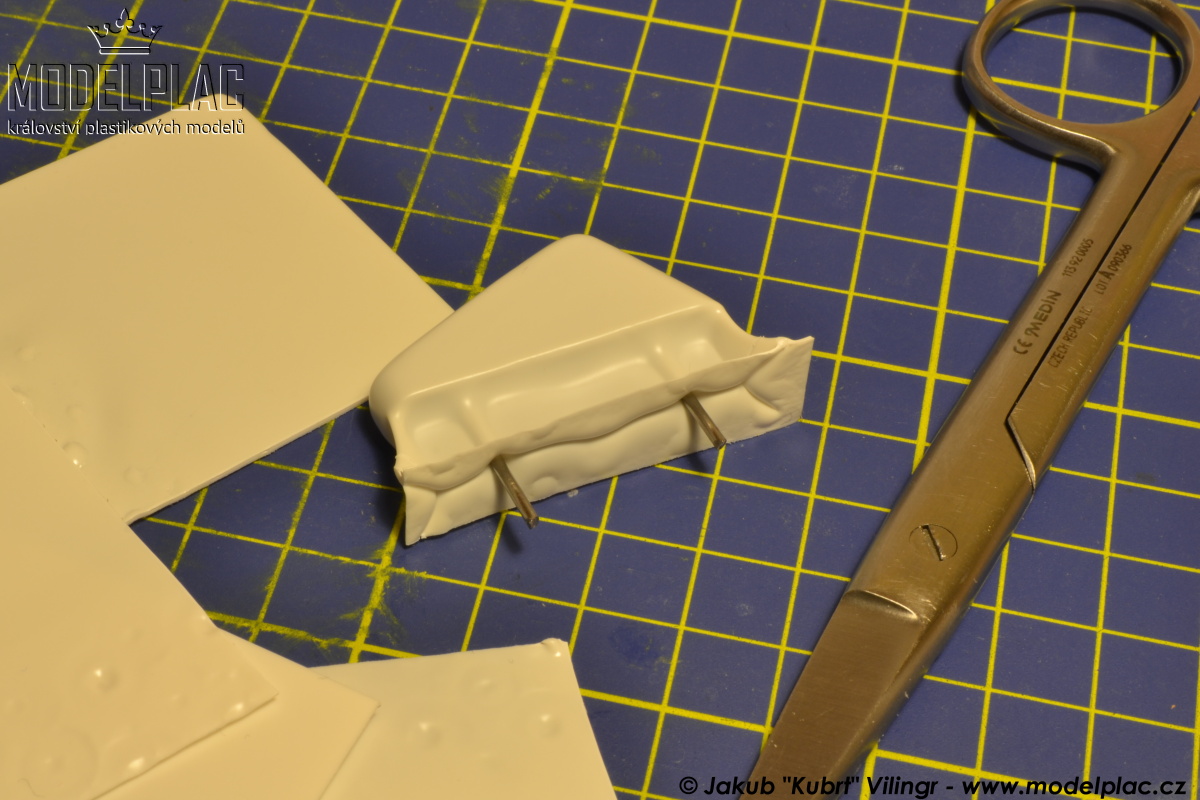

...a následně díl vylomit |
Přebytečný základ stačí odřezat skalpelem... |
...a pečlivě začistit případné přetažené části plastu |
|
|
|
|

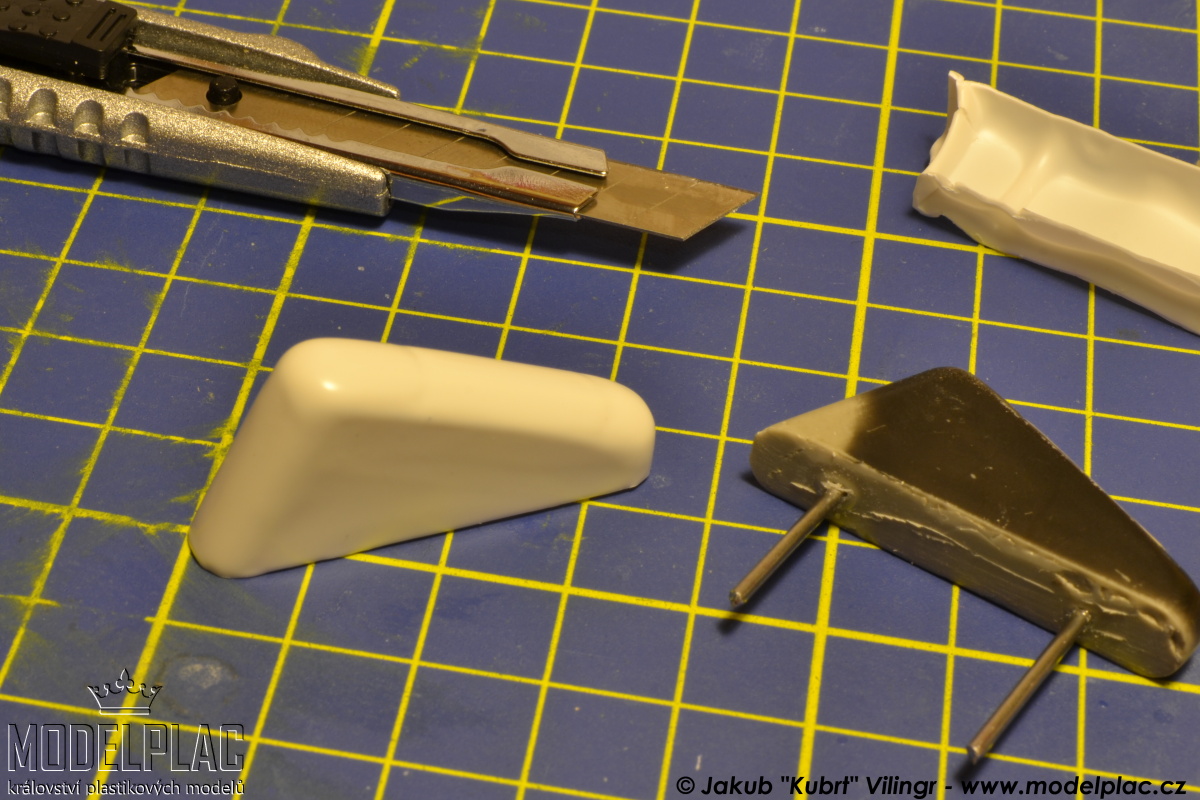

Pohled na hotový vytažený díl |
Doba práce asi 5 minut |
|
|
Práce s vakuovou skříňkou
Teprve po několika letech jsem sebral odvahu se do tvorby
vlastních dílů pustit a vytáhnul jsem zmíněnou vakuovou skříňku.
Vrchní sací plocha byla ledabyle opatřena vrtanými otvory o průměru
asi 2,5 mm s tím, že z vnitřní strany bylo mnoho třísek. Ty jsem
dlátem začistil a odstranil a do plochy vytvořil dvojnásobné
množství otvorů o průměru 1,0 mm. Měl jsem prostě obavu z účinnosti
vaku zařízení. Doprostřed pracovní plochy jsem si předvrtal dva
otvory o průměru asi 1,5 mm, které nejsou skrz pracovní plochu až do
krabice a ty slouží k upevnění kopyta, které se bude vytahovat.
Takže vakuové zařízení bylo po vložení a utěsnění novodurové trubky
připraveno k použití. Pohon jsem vyřešil za pomoci letitého
spolehlivého vysavače Philips se solidním sacím výkonem.
Problém nastal ve chvíli, kdy jsem se rozhodl nahřát plast.
Sporákový hořák jsem rovnou zavrhl a rozhodl jsem se použít domácí
horkovzdušnou troubu. Vybral jsem funkci gril a mřížku jsem umístil
na nejvyšší úroveň pod topná tělesa trouby.
Zmíněné rámečky spojené kancelářskými klipsnami jsem rozdělil a
mezi ně vložil plastovou destičku tloušťky 0,8 mm a opětovně pevně
spojil klipsnami. Nyní bylo možno rámeček vložit do trouby. Mým
cílem bylo plast rovnoměrně prohřát, aby bylo možné bez problémů
vytvarovat díl přes kopyto. Pro první pokus jsem nastavil teplotu na
100°C na 2 minuty, ale bylo to málo. Plast nebyl natolik prohřátý,
aby jej šlo bez problémů přetáhnout přes kopyto a došlo vlastně jen
ke zdeformování destičky. Výhoda spočívá v tom, že není potřeba
špatně vytaženou destičku vyhodit, ale lze jí opětovně prohřát
Ideálně se mi podařilo destičku prohřát při hodnotě 150°C a době
3 minut. Po třech minutách se plast v rámečku samovolně prohnul
svojí vahou a choval se jako kus hadru. Nyní bylo potřeba být rychlý
– rámeček s rozehřátým plastem jsem položil na kopyto a vakuovou
skříň. V té době už musí být spuštěný vysavač. Jakmile položíte
rámeček s plastem na vakuovou skříň, plast se ihned obemkne kolem
kopyta a v mžiku se přicucne k pracovní ploše s odvrtanými
odsávacími otvory. V této pozici jsem ponechal vysavač asi půl
minuty spuštěný a nechal plast vychladnout. V mém případě bylo
kopyto poměrně vysoké a první pokus nedopadl právě ideálně, protože
mi plast vytvořil nepatřičné drapérie. Druhý pokus byl mnohem lepší
a třetí pak bezchybný. Neztrácejte však hlavu a trpělivě zkoušejte
dál. Je potřeba vnímat tvar kopyta a způsob vložení rámečku s
ohřátým plastem na kopyto. Teprve v momentě, kdy jsem rámeček
vkládal od nejvyššího bodu, byly vakuové tvary správné. V případě
vložení rámečku od nejnižší části kopyta došlo k vytvoření
nechtěných drapérií na vytaženém díle.
Kopyto
Mějte na paměti, že kopyto by mělo být o něco menší, konkrétně o
sílu přetaženého materiálu. To platí zejména při vytahování plastů o
tloušťce kolem 1,0 mm. Nicméně při vytahování kabinek je lepší
ponechat kopyto ve stejném tvaru, aby to nepatrné nabytí řešilo
možnost odsunutého překrytu přes trup.
Kopyto je nutné vyplnit z vnitřní strany nějakým materiálem,
třeba dvousložkovým tmelem (ideálně Milliput), aby nedošlo při
vakuování k jeho deformaci a navíc, aby vlivem tepla nedošlo k jeho
destrukci. Do spodní strany kopyta umisťuji „kolářský hřebík“ s
odštípnutou hlavičkou, jako pevný základ pro jeho upevnění do
vakuové skříně. Hřebík vlepte sekundovým lepidlem do předvrtaného
otvoru v mase kopyta.
Kopyto nesmí ležet na pracovní ploše, je nutné, aby bylo asi 0,5
– 10 mm nad ní. Pokud by totiž kopyto leželo přímo na pracovní
ploše, spodní část vytaženého dílu by správně nezkopírovala kopyto a
spíše by byla od něj odtažená a to je nepatřičné. Nezapomeňte, že
kopyto musí být perfektně vytmelené a vybroušené, protože nerovnosti
plast nemilosrdně zkopíruje. Vůbec není od věci opatřit povrch
kopyta nástřikem stříkacího tmelu s následným vyhlazením.
Jestliže bude kopyto objemnější, mohlo by dojít ke špatnému
zkopírování a přetažení folie či plastu přes něj. V takovém případě
je nutné do nejkomplikovanějších míst vyvrtat malé otvory, kterými
může také proudit vzduch a tyto odlehčovací otvory pomohou ke
správnému přilnutí a vytažení materiálu k povrchu kopyta. Na
výsledném dílu pak sice bude znatelná stopa po vtažení plastu do
odlehčovacího otvoru, ale to v žádném případě nevadí, to lze posléze
jednoduše zatmelit.
Možnost využití
K vakuování jsem se rozhodl ihned po zakoupení čtvrtkových
stavebnic Heinkel He 111 H-4/6 a He 111 H-22 od Promodelleru.
Stavebnice je to sice stará, ale jediná na trhu a vykazuje množství
chyb a nepřesností. Největším problémem pak je partie spodní
střelecké vany, která je bohatě prosklená a navíc je v jejím okolí
asi 10 malých obdélníkových oken a průhledů. Promodeller navíc zcela
opomenul skutečnost, že přední část gondoly u verzí H-4/6 je taktéž
prosklená a tento díl je vyroben z plného neprůhledného plastu.
Drobná obdélníková okna jsou navíc odstříknuta v podobě čirého pásu
malých okének, které se vlepují zevnitř do polovin trupu, kam navíc
naprosto nepasují.
Pro opravu tak složité partie jsem se rozhodl slepit poloviny
trupu modelu jen v prostoru zmíněného spodního střeliště s tím, že
po vytvrdnutí lepidla jsem dle okolní paneláže vyřízl část spodku
centroplánu se střelištěm. Do takto vytvořeného dílu jsem vlepil
všechny čiré díly a škvíry a nepřesnosti vytmelil dvousložkovým
tmelem a dokonale vyhladil. Tím jsem získal kopyto, které poslouží k
vytažení nového spodního střeliště spolu s okolím z čirého plastu.
Tím, že mají různé varianty He 111 rozdíly v této partii (různé
počty a velikosti oken a průhledů) mohu postavit konkrétní vybranou
verzi He 111 s tím, že okna vyřeším nalepením vlastních vyřezaných
masek, nalepených z obou stran. Pro zpevnění vytaženého dílu,
zevnitř doplním z různých plastových profilů vnitřní konstrukci
trupu. Spoje po obvodě dílu pak zpevním plošným nalepením plastových
pásků s vytvořením ozubů k jednoduššímu vlepení dílu zpět k trupu.
Jsem si vědom, že tato technika rozhodně není určena nezkušeným a
začínajícím modelářům a ne všichni modeláři by byli ochotni se do
něčeho podobného pustit. Nicméně pokud se člověk nebojí větší a
složitější práce, je schopen v domácích podmínkách vyrobit díly,
které žádný z výrobců doplňků nedělá, protože se nejedná o zajímavý
typ (Spitfire, Bf 109, Fw 190 apod.). Zvládnutí techniky vakuového
tváření je navíc překvapivě jednoduché a nejsložitější je samotná
příprava kopyta a jeho připevnění na vakuovou skříň.
|
Jakub „Kubrt“ Vilingr |
|
|
|
|
Rozpracovaný master spodní střelecké vany He 111 H (Promodeller) |
Rozpracovaný master spodní střelecké vany He 111 H (Promodeller) |
Nově vytažený odsunovatelný překryt Ju 87 G-2 (Hasegawa) |
Odsunovatelný překryt ze stavebnice Ju 87 G-2 (Hasegawa) |
|
|
|
|
|
|
|
